  • IHG-F Bomba de tubería vertical con revestimiento de fluorina
Bomba de tubería

IHG-F Bomba de tubería vertical con revestimiento de fluorina

Temperatura aplicable: -20 °C ~150 °C

La bomba de tubería revestida de flúor IHG-F es una estructura vertical con el mismo diámetro de entrada y salida y está ubicada en la misma línea central. El impulsor está conectado directamente al eje del motor, tiene alta eficiencia, ahorro de energía y bajo nivel de ruido, y puede equilibrar eficazmente la carga radial y axial generada por el funcionamiento de la bomba; El sello del eje está hecho de un sello mecánico de fuelle externo avanzado, el anillo está hecho de cerámica de alúmina y el anillo móvil está hecho de material de relleno de PTFE (especialmente equipado con otros materiales según las condiciones especiales de trabajo de los usuarios), que es desgaste -resistente y resistente a la corrosión y tiene un buen rendimiento de sellado, lo que aumenta efectivamente la vida útil del sello mecánico; Estructura simple, fácil mantenimiento, tamaño reducido, en la reparación y reemplazo de impulsores, sellos y otras piezas de desgaste, no es necesario quitar la tubería. Este producto es ampliamente utilizado en petróleo, industria química, metalurgia, energía eléctrica, papel, desulfuración de gases de combustión, eliminación de polvo, fibra sintética farmacéutica alimentaria y otros sectores.

Ningún artículo anterior   |   Siguiente

+ Contáctenos + Descarga del catálogo

Descripción del Producto

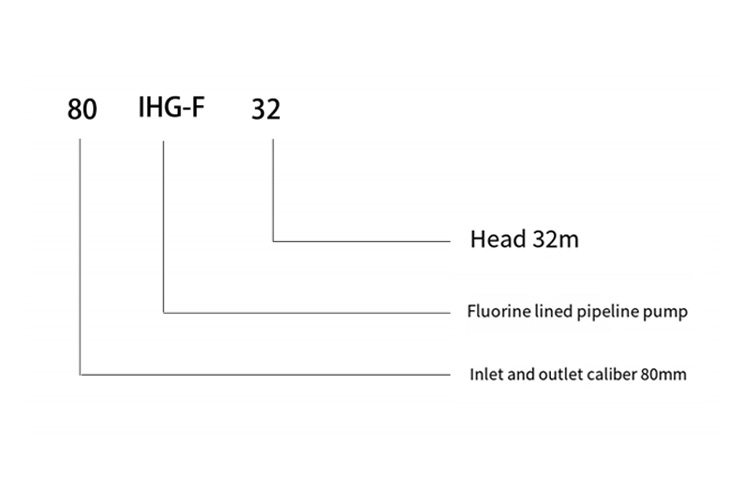

IHG-F Estructura y material y sentido del modelo

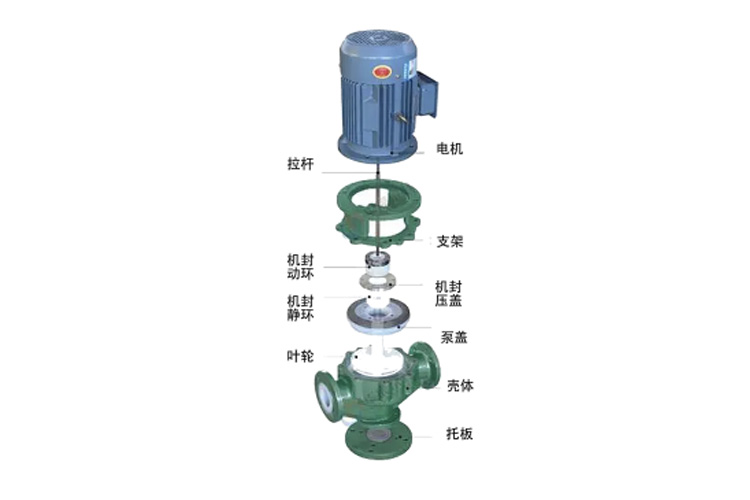

Estructura y material

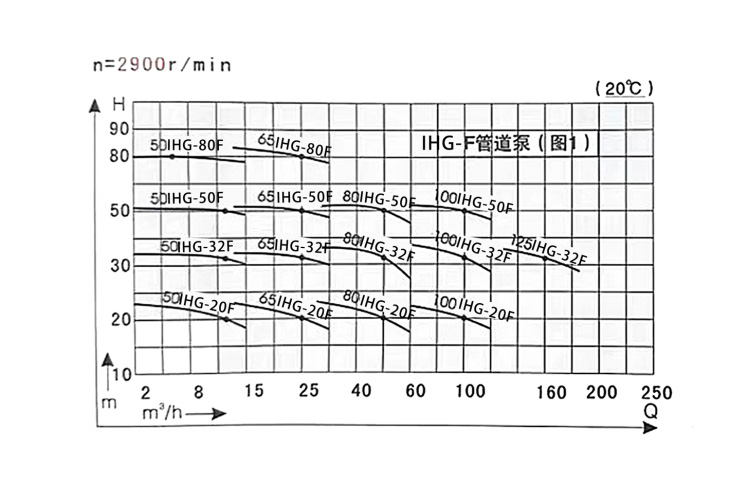

(n=2900r/min)Diagrama de curva de rendimiento

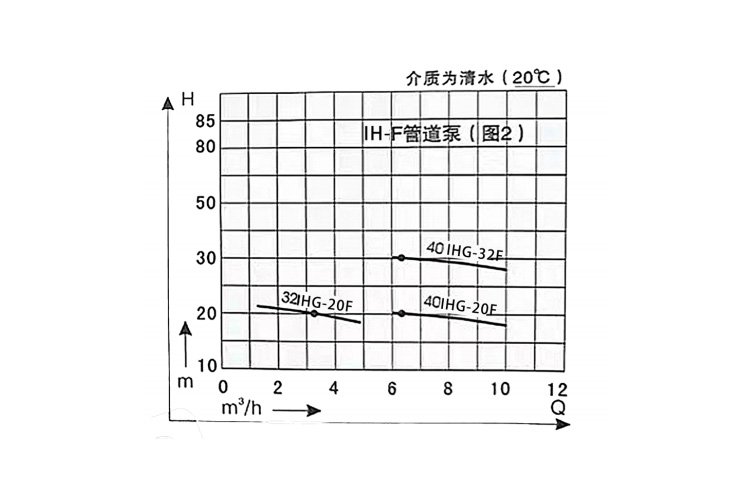

(n=2900r/min)Diagrama de curva de rendimiento

Modeloo y fecha técnica.

Model Fluir
(metro³/h)		 Cabezal de bomba
(metro)		 η
(%)		 Asignación de cavitación
m		 Entrada x salida
milímetros		 Fuerza
(kilovatios)		 Peso
(kg)
32IHG-20F 2 20.5 15 2.5 32×32 1.1 59
*3.2 20 22
5.5 18 24
40IHG-20F 8 20 31 2.5 40×40 1.5 50
*6.3 20 30
10 18 32
40IHG-32F 8 32 31 3.5 40×40 3 82
*6.3 32 30
10 30 32
50IHG-20F
7		 22
40		 3.5 50×50 2.2 84
*12.5 20 45
15 16 42
50IHG-32F 33 33 3.5 50×50 4 88
*12.5 32 45
15 30 45
50IHG-50F 7 51 28 3.5 50×50 7.5 135
*12.5 50 40
15 49 48
50IHG-80F 7 80 20 5 50×50 11 180
*12.5 80 30
15 77 38
65IHG-20F 15 22 47 3.5 65×65 3 83
*25 20 52
35 16 57
65IHG-32F 15 33 38 3.5 65×65 5.5 118
*25 32 47
35 30 57
65IHG-50F 15 52 30 3.5 65×65 11 178
*25 50 45
35 46 42
65IHG-80F 15 82 30 3.5 65×65 18.5 220
*25 80 42
35 72 44
80IHG-20F 35 22 42 4 80×80 5.5 126
*50 20 55
60 18 60
80IHG-32F 35 33 45 4 80×80 11 180
*50 32 50
60 27 39
80IHG-50F 35 52 43 4 80×80 18.5 220
*50 50 55
60 45 43
100IHG-20F 65 22 57 4.5 100×100 11 192
*100 20 60
120 17 63
100IHG-32F 65 35 57 5 100×100 18.5 240
*100 32 62
110 26 65
100IHG-50F 65 51 54 5 100×100 30 340
*100 50 60
120 43 48

tamaño dmi instalación/tamaño dmi brida

Modelo Aspecto y dimensiones de montaje. Tamaño de la brida de entrada Tamaño de brida de salida
h h l F W. T A n-Φd do e n-Φd a b do e n-Φd
32IHG-20F 545 125 320 20 130 80 230 4-Φ18 32 20 4-M16 140 100 35 20 4-M16
40IHG-20F 580 125 320 20 130 80 230 40 21 150 110 40 21
40IHG-32F 650 135 340 20 130 80 230 40 21 150 110 40 21
50IHG-20F 615 145 330 20 130 80 230 50 21 165 125 40 21
50IHG-32F 670 145 340 20 130 80 230 50 21 165 125 50 21
50IHG-50F 755 150 424 25 160 100 280 4-Φ20 50 21 165 125 50 21
50IHG-80F 910 148 440 25 160 100 280 50 21 165 125 50 21
65IHG-20F 695 155 340 25 160 100 240 65 21 8-M16 185 145 65 21 8-M16
65IHG-32F 725 155 380 25 160 100 240 65 21 185 145 65 21
65IHG-50F 870 160 420 25 160 100 240 65 23 185 145 65 23
65IHG-80F 980 165 470 25 180 150 300 66
00		 23 185 145 65 23
80IHG-20F 735 170 420 25 160 100 260 80 23 200 160 80 23
80IHG-32F 930 170 440 25 160 100 260 80 23 200 160 80 23
80IHG-50F 945 175 460 25 160 100 260 80 23 200 160 80 23
100IHG-20F 950 185 440 25 195 140 300 4-Φ25 100 23 220 180 100 23
100IHG-32F 1020 210 470 25 195 140 300 100 23 220 180 100 23
100IHG-50F 1150 220 470 25 195 140 300 100 23 220 180 100 23

+ Comprender los parámetros detallados del producto
