  • CQB Bomba centrífuga de accionamiento magnético con revestimiento de fluorina
Bomba magnética de fluoroplástico

CQB Bomba centrífuga de accionamiento magnético con revestimiento de fluorina

Temperatura aplicable:-20°C-150°C

Bomba magnética de plástico flúor serie CQB, que utiliza accionamiento de acoplamiento magnético, sin punto de sellado dinámico, que resuelve el problema de goteo y funcionamiento externo del sello de la bomba centrífuga de accionamiento del eje general.   Los componentes de flujo utilizan plástico de flúor y cerámica industrial de alta pureza, tiene una excelente resistencia a la corrosión y capacidad de sellado, ampliamente utilizado en industrias químicas, farmacéuticas, de papel de aluminio, ácidas, de pinturas y otras industrias de metales no ferrosos y en transporte de explosivos, volátiles y tóxicos. disolventes orgánicos y líquidos preciosos.

Anterior   |   Artículo siguiente

+ Contáctenos + Descarga del catálogo

Descripción del Producto

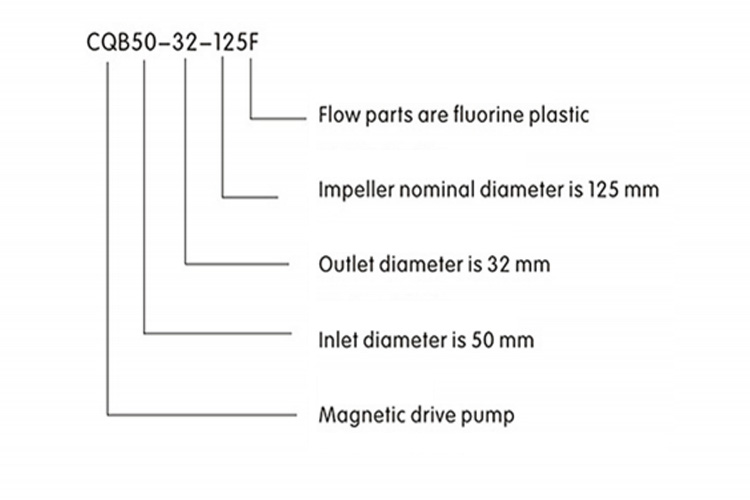

CQB Estructura y material y sentido del modelo

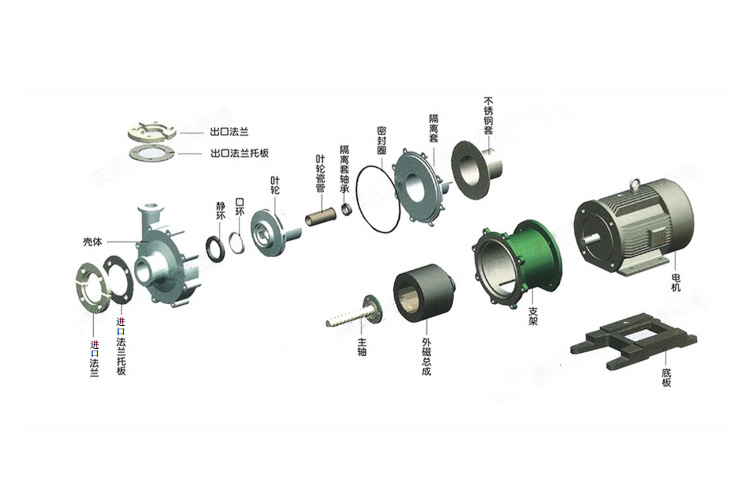

Estructura y material

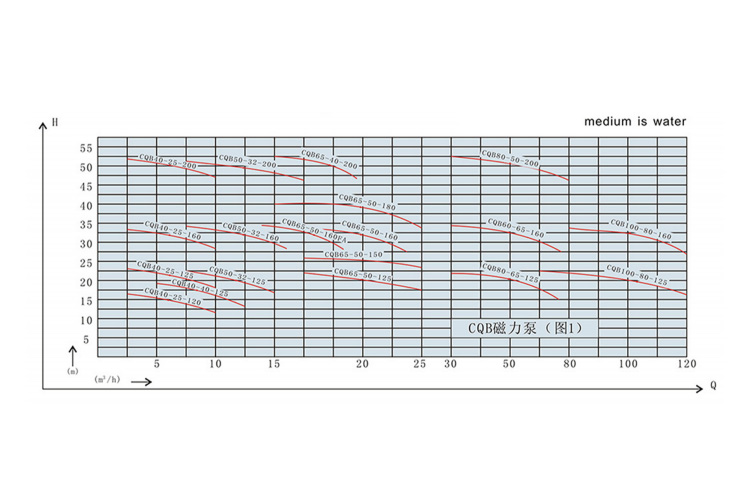

(n=2900r/min)Diagrama de curva de rendimiento

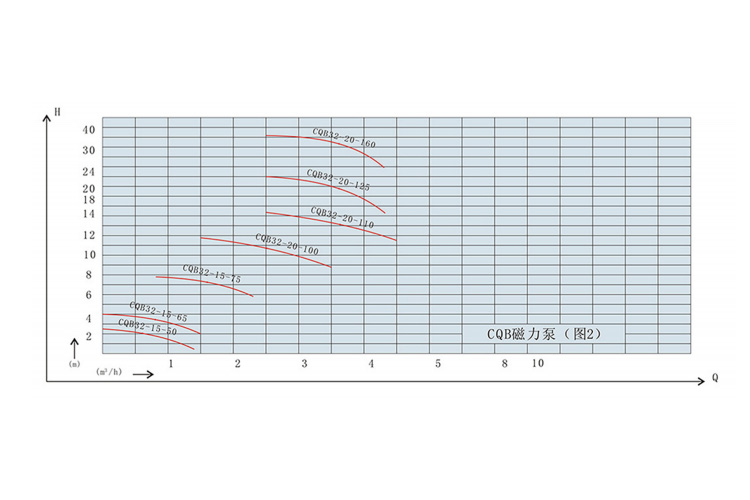

(n=2900r/min)Diagrama de curva de rendimiento

Modeloo y fecha técnica.

Número Model Rev=2950r/min Densidad dieléctrica=1000kg/M³
Fluir
(m³/h)		 Cabezal de bomba
(metro)		 η
(%)		 Entrada
(mm)		 Salida
(mm)		 Npsh
(metro)		 Fuerza
(kilovatios)		 Peso
(kg)
1 CQB32-20-110F 4 13.5 35 Φ32 Φ20 6 0.55 18
*5.5 13
2 CQB32-25-125F 2.5 21 37 Φ32 Φ20 6 1.5 20
*3.2 20
3 CQB32-20-160FS 2.5 33 38 Φ32 Φ20 5 1.5 50
*3.2 32
4 CQB40-25-120E 4 15.5 42 Φ40 Φ25 5 0.75 35
*6.3 15
8 12
5 CQB40-25-125F 4 22 41 Φ40 Φ25 4.5 1.5 54
*6.3 20
8 16
6 CQB40-25-160FS 4 33 36 Φ40 Φ25 5 2.2/3 55
*6.3 32
8 29
7 COB40-25-200F 4 51 25 Φ40 Φ25 4.5 5.5 100
*6.3 50
10 48
8 CQB50-32-125F 7 22 42 Φ50 Φ32 3.5 1.5 45
*12.5 20
15 16
9 CQB50-32-160FS 7 33 40 Φ50 Φ32 3.5 4 80
*12.5 32
15 29
10 CQB50-32-200F 7 52 32 Φ50 Φ32 3.5 7.5 150
*12.5 50
15 45
11 CQB65-50-125FS 15 22 48 Φ65 Φ50 4 4 100
*20 20
25 15
12 CQB65-50-125F 15 22 46 Φ65 Φ50 4 4 130
*25 20
30 18
13 CQB65-50-160FS 15 33 40 Φ65 Φ50 4 5.5 120
*25 32
35 28
14 CQB65-50-160F 15 33 40 Φ65 Φ50 4 5.5 135
*25 32
35 28
15 CQB65-40-200F 15 51 48 Φ65 Φ40 4 11 180
*25 50
30 48
16 CQB80-65-125F 35 22 51 Φ80 Φ65 4 7.5 95
*50 20
60 18
17 CQB80-65-160F 35 32 60 Φ80 Φ65 4 11 180
*50 32
60 27
18 CQB80-50-200F 35 51 60 Φ80 Φ50 4 18.5 195
*50 50
60 45
19 CQB100-80-125F 65 22 62 Φ100 Φ80 5 11 180
*100 20
110 18
20 CQB100-80-160F 65 36 56 Φ100 Φ80 5 18.5 220
*100 32
120 26

tamaño de instalación/tamaño de brida

Afuera
Modo		 Tamaño exterior e instalación Tamaño de la brida de entrada Tamaño de brida de salida
l S PAG F W. T h h incógramonita do a b n-Φd k g 1 n-Φt
CQB32-20-110F 430 200 125 65 148 115 215 105 60 32 120 90 4-Φ14 20 90 65 4-Φ11
CQB32-20-125F 435 265 65 50 180 150 244 110 67 32 140 90 4-M16 20 100 75 4-Φ11
CQB40-25-120F 435 265 65 50 180 150 244 110 67 40 140 100 4-M12 25 100 75 4-Φ11
CQB40-25-125F 440 265 75 50 180 150 244 110 67 40 140 90 4-M12 25 100 75 4-Φ11
CQB50-32-125F 510 265 100 85 180 150 270 125 76 50 130 100 4-Φ13 32 120 90 4-Φ11

tamaño de instalación/tamaño de brida

AFuera
Modo		 Tamaño exterior e instalación Tamaño de la brida de entrada Tamaño de brida de salida
l S f W. T h h PAG do a b n-Φd k gramo i n-Φt
CQB32-20-160FS 578 225 85 220 180 330 170 / 32 140 100 4-M16 20 100 75 4-M12
CQB40-25-160FS 625 225 85 220 180 330 170 / 40 150 110 4-Φ18 25 115 85 4-M12
CQB50-32-160FS 625 225 85 225 220 330 170 / 50 165 125 4-Φ18 32 140 100 4-Φ18
CQB50-32-160FA 654 530 80 370 330 352 192 90 50 165 125 4-Φ18


32
140
140		 4-Φ18
CQB65-50-125FS 625 225 85 260 220 330 170 / 65 185 145 4-Φ18 50 165 140
4-Φ18
CQB65-50-160FS 760 350 105 260 220 330 170 / 65 185 145 4-Φ18 50 165 165 4-Φ18

tamaño de instalación/tamaño de brida

AFuera
Modo		 Tamaño exterior e instalación Tamaño de la brida de entrada Tamaño de brida de salida
l B S PAG W. T Y q h h f do a b n-Φd k gramo I n-Φt
CQB40-25-200F 740 620 450 80 370 330 / / 420 240 80 50 165 125 4-Φ18 25 115 85 4-M12
CQB50-32-200F 740 620 450 80 370 330 / / 420 240 80 50 165 125 4-Φ18 32 140 100 4-Φ18
CQB65-50-125F 705 560 400 80 340 300 / / 177 317 80 65 185 145 4-Φ18 50 165 165 4-Φ18
CQB65-50-160F 720 620 450 80 370 330 / / 212 372 80 65 185 145 4-Φ18 50 165 165 4-Φ18
CQB65-40-200F 1035 750 500 100 440 405 380 340 415 235 100 65 185 145 4-Φ18 40 150 110 4-Φ18
CQB80-65-125F 750 620 450 80 370 330 / / 212 373 100 80 200 160 4-Φ18 65 185 145 4-Φ18
CQB80-65-160F 1035 850 550 125 460 415 380 340 415 235 100 80 200 160 4-Φ18 65 185 145 4-Φ18
CQB80-50-200F 1050 750 500 100 440 405 380 340 435 235 105 80 200 160 4-Φ18 50 185 125 4-Φ18
CQB100-80-125F 1050 850 550 125 460 415 380 340 415 235 110 100 220 180 4-Φ18 80 200 160 4-Φ18
CQB100-80-160F 1085 850 550 125 460 415 380 340 435 235 100 100 220 180 4-Φ18 80 200 160 4-Φ18
+ Comprender los parámetros detallados del producto
